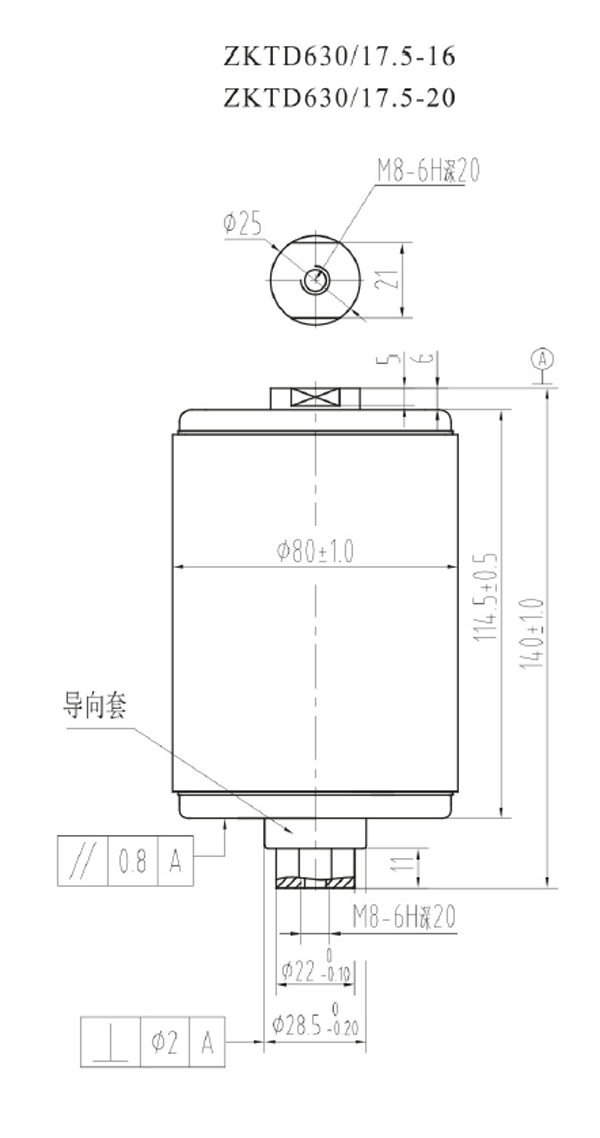

ZKTD630/17.5-20 TD3241EDC |
主要技术参数
|
|
|
额定电压
|
kv
|
17.5
|
额定电流
|
A
|
630
|
额定频率
|
Hz
|
50
|
额定短时工频耐受电压(1min)
|
kv
|
32
|
额定雷电冲击耐受电压
|
kv
|
95
|
额定短路开断电流
|
kA
|
16/20
|
额定短路关合电流(峰值)
|
kA
|
40/50
|
额定短路电流开断次数
|
times
|
30
|
额定单个电容器组开断电流
|
A
|
400
|
额定短时耐受电流
|
kA
|
16/20
|
额定峰值耐受电流
|
kA
|
40/50
|
额定短路持续时间
|
s
|
4
|
机械寿命
|
times
|
10000
|
触头自闭力
|
N
|
70±40
|
额定开距下触头反力
|
N
|
120±50
|
额定工作压力下限时回路电阻
|
μΩ
|
≤20
|
贮存期
|
years
|
20
|
触头允许磨损厚度
|
mm
|
3
|
运动部分质量
|
kg
|
≤0.7
|
|
|
|
配用的真空开关的机械参数
|
|
|
触头开距
|
mm
|
9±1
|
平均分闸速度
|
m/s
|
1.0±0.25
|
平均合闸速度
|
m/s
|
0.65±0.15
|
额定触头压力
|
N
|
1300/1600±100
|
触头合闸弹跳时间
|
ms
|
≤2
|
触头分闸反弹幅值
|
mm
|
≤2
|
三项同期性
|
ms
|
≤1
|
|
|
|
备注:所有真空管的尺寸均可根据客户的要求进行设计和更改
|
|
|
|
