产品展示>>真空灭弧室

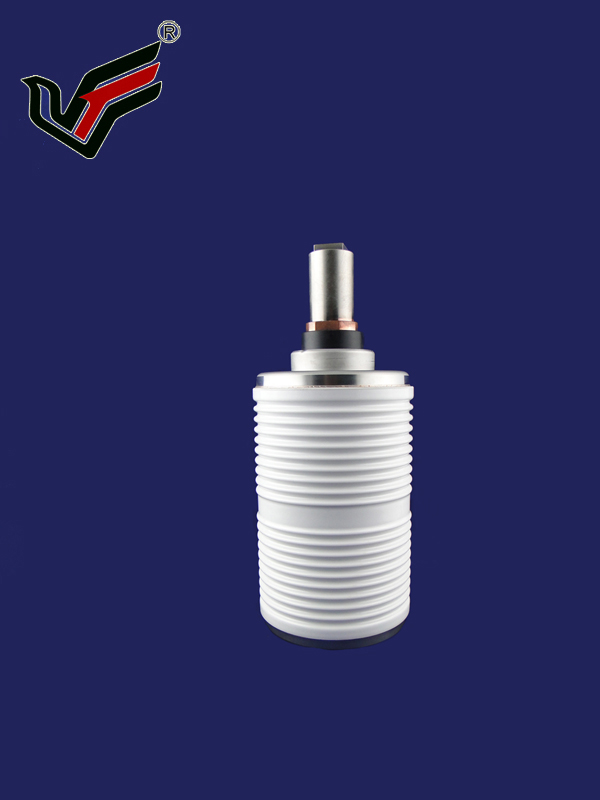

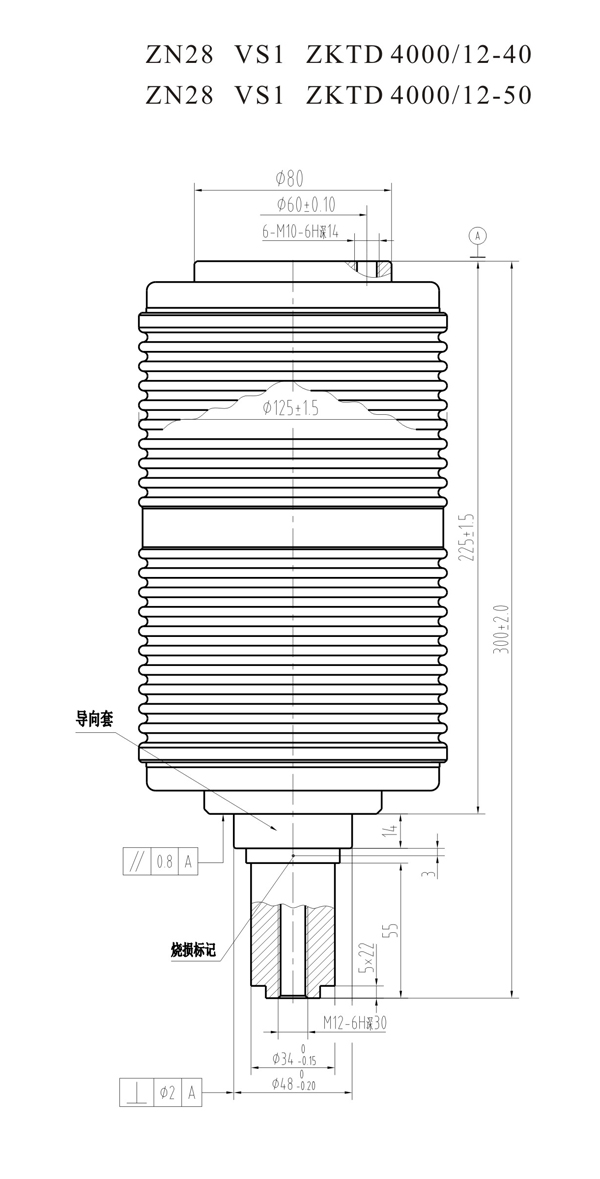

ZKTD4000/12-40 TD38811

主要技术参数
额定电压 kv 12
额定电流 A 4000
额定频率 Hz 50
额定短时工频耐受电压(1min kv 48
额定雷电冲击耐受电压 kv 85
额定短路开断电流 kA 40/50
额定短路关合电流(峰值) kA 100/125
额定短路电流开断次数 times 20
额定单个电容器组开断电流 A 630
额定短时耐受电流 kA 40/50
额定峰值耐受电流 kA 100/125
额定短路持续时间 s 4
机械寿命 times 30000
触头自闭力 N 250±50
额定开距下触头反力 N 330±60
额定工作压力下限时回路电阻 μΩ ≤15
贮存期 years 20
触头允许磨损厚度 mm 3
运动部分质量 kg ≤2.4
配用的真空开关的机械参数
触头开距 mm 11±1
平均分闸速度 m/s 1.2±0.2
平均合闸速度 m/s 0.7±0.2
额定触头压力 N 4500±200
触头合闸弹跳时间 ms 2
触头分闸反弹幅值 mm 2
三项同期性 ms 1
备注:所有真空管的尺寸均可根据客户的要求进行设计和更改
