вакуумная камера
литых вакуумных полюсов
Вакуумный выключатель для наружного автоматического прерывателя цепи
Вакуумный выключатель для внутреннего автоматического прерывателя цепи

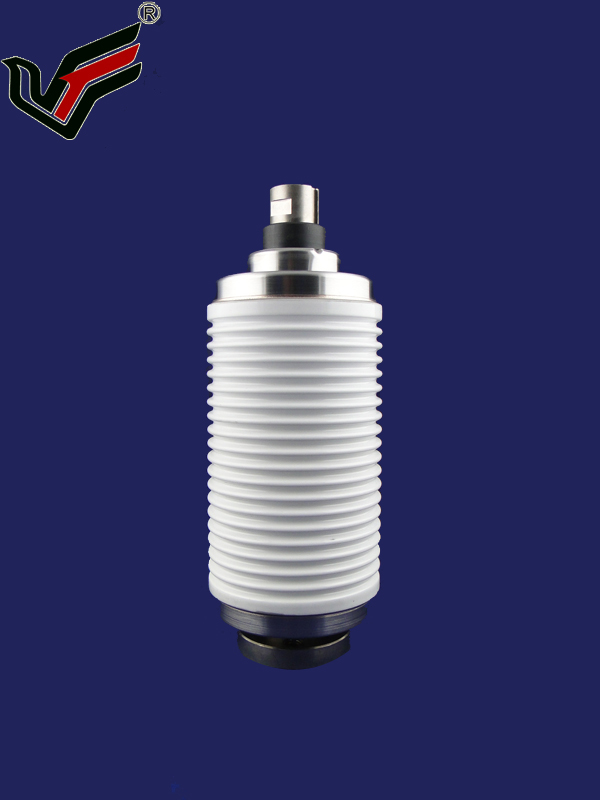

Вакуумный прерыватель для контактора
Вакуумный прерыватель для переключателя нагрузки
Вакуумный выключатель для внутреннего автоматического прерывателя цепи
ZKTD1250/12-25 TD32514

Основные технические характеристики





Номинальное напряжение

кВ

12

Номинальный ток

A

630/1250

Номинальная частота

Гц

50

Номинальное кратковременное выдерживаемое напряжение (1 мин)

кВ

48

Номинальное импульсное выдерживаемое напряжение

кВ

85

Выдерживаемый ток внутреннего дугового КЗ

кА

25

Номинальный ток динамической стойкости (пиковое значение)

кА

63

Кол-во прерывания тока внутреннего дугового КЗ

кол-во раз

20

Номинальный ток отключения одноконденсаторной батареи

A

630

Номинальный ток термической стойкости

кА

25

Номинальный пиковый выдерживаемый ток

кА

63

Номинальная длительность короткого замыкания

s

4

Механический ресурс

кол-во раз

30000

Контактное усилие закрытия из-за сильфона и атмосферы

N

120±50

Противодействие при номинальной контактной нагрузке

N

190±60

Сопротивление цепи при номинальной контактной нагрузке

Ом

20

Срок хранения

лет

20

Контактный предел эрозии

mm

3

Масса движущихся частей

кг

1.5







Механические параметрывакуумного переключателя





Расстояние открытия контакта

mm

10±1

Средняя скорость открытия контакта

m/s

1.2±0.2

Средняя скорость закрытия контакта

m/s

0.7±0.2

Номинальное контактное давление

N

4500±200

Продолжительность отскока при закрытии контакта

ms

2

Амплитуда отскока контакта

mm

2

3-х полюсная синхронизация

ms

1







Примечание. Конструктивные размеры вакуумных выключателей могут быть изменены в соответствии с требованиями заказчика.
